EAE Oria 4 Fold KNX Anahtar Antrasit | Durum Göstergeli

EAE Oria 4 Fold KNX Anahtar: Dört Grupta Düzenli Kontrol

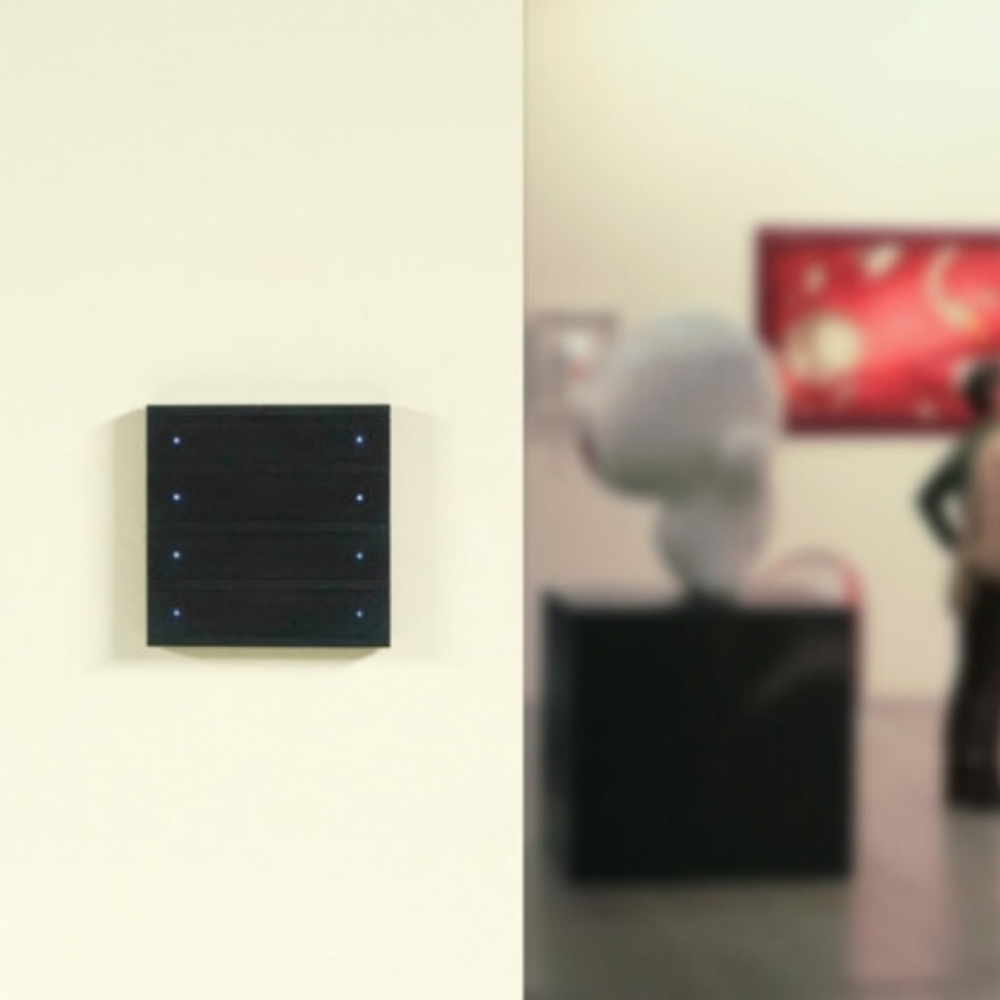

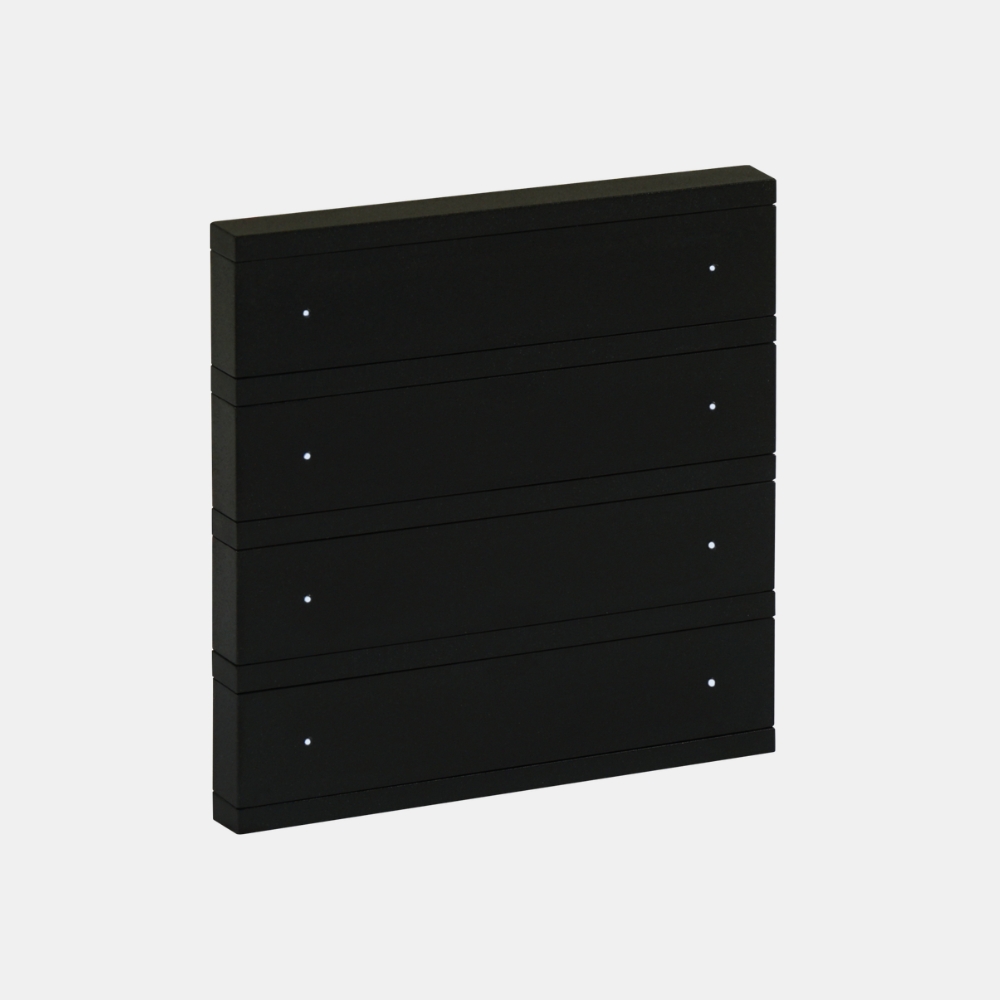

EAE Oria INT-OS4-0100F0, antrasit renkli plastik yüzeyi, fiziksel basmalı tuşları ve ön durum LED’leriyle KNX projenizde günlük kontrolleri duvar üzerindeki tek bir noktada toplar. Aydınlatmayı açıp kapatmak, uygun sistemde ışık seviyesini ayarlamak, perdeyi hareket ettirmek veya bir sahne çağırmak için kullanılabilir. Tuşların görevi, kurulum sırasında ihtiyaçlarınıza göre ETS yazılımında belirlenir.

Bu model 4 fold tuş gruplu bir anahtardır; ekranlı oda termostatı değildir. Doğru varyantı seçmek için INT-OS4-0100F0 kodunu, antrasit rengi ve ön durum göstergesini birlikte kontrol edin.

Öne çıkan özellikler ve kullanıcıya faydaları

• İhtiyaca göre tuş düzeni: Dört fold, dört tuş grubunu ifade eder. Her grup ETS’de birlikte çalışan iki yönlü tuş düzeninde veya iki ayrı basma noktası olarak farklı görevlere atanabilir. Böylece günlük kontrolleri kullanım alışkanlıklarınıza göre düzenleyebilirsiniz.
• Aydınlatma kontrolü: Açma/kapama ve dimleme komutları desteklenir. Işık seviyesini değiştirmek için lamba, sürücü ve KNX dimmer/arayüz uyumu gerekir.
• Perde ve panjur komutları: Uygun aktüatörle yukarı/aşağı hareket, durdurma ve desteklenen sistemlerde lamel ayarı yapılandırılabilir.
• Sahne çağırma: Bir tuşla projede tanımlanmış işlemleri çağırabilirsiniz. Örneğin “Akşam” sahnesine aydınlatma grupları ve perdeler birlikte dâhil edilebilir.
• Ön durum LED’leri: Yapılandırılan durum bilgisini duvar üzerindeki anahtarda görmenizi sağlar. Gerçek ekipman durumu için ilgili cihazın geri bildirimi projeye bağlanmalıdır.
• Fiziksel, yerinde kontrol: Sık kullanılan işlemlere telefon veya panel menüsü açmadan erişilir. Antrasit yüzey, koyu renk anahtar tercih edilen iç mekânlarda değerlendirilebilir.

Günlük kullanım için örnek yapılandırmalar

Aşağıdaki örnekler fabrikadan hazır atanmış işlevler değildir; ETS projesinde yapılabilecek düzenlemeleri anlatır:

• Salon ve yemek alanı: İlk grubu ana aydınlatmaya, ikincisini yemek masası ışığına, üçüncüsünü motorlu perdeye, dördüncüsünü “Akşam” veya “Misafir” sahnelerine ayırmak. İki ışık bölgesini ayrı yönetirken sık kullanılan sahnelere de doğrudan erişmek.
• Yatak odası: Genel ışık, okuma aydınlatması, perde ve gece/çıkış sahnelerini dört grupta toplamak. Kısa ve uzun basma davranışlarını kullanıcının alışkanlığına göre belirleyerek gereksiz menü kullanımını azaltmak.
• Toplantı odası: Masa ve çevre aydınlatmasını iki ayrı gruba, perde komutlarını üçüncü gruba, “Sunum” ve “Toplantı” sahnelerini dördüncü gruba atamak. Sahne kapsamına yalnız uygun arayüzü bulunan ekipmanları eklemek.
• Ofis veya çok işlevli oda: Çalışma ışığı, ortam ışığı, güneşlik ve genel çıkış komutunu anlaşılır bir sıraya yerleştirmek. Odalar arasında benzer bir tuş sırası kullanarak personelin her noktada yeniden öğrenme ihtiyacını azaltmak.

Dört grup, iki aydınlatma bölgesiyle perde ve sahne gibi görevleri ayrı tuş gruplarında görmek isteyen kullanıcılar için bir seçenektir. Daha az işlev gereken bir noktada 2 veya 3 Fold daha sade olabilir. Önce günlük komut listesini çıkarmak, sonra tuş sayısını seçmek daha anlaşılır bir düzen sağlar. Dört grup olması dört oda veya dört güç çıkışı bulunduğu anlamına gelmez; kontrol kapsamı grup adresleri, aktüatör kanalları ve sahne yapılandırmasıyla belirlenir.

Teknik bilgiler

Kurulum öncesinde neler kontrol edilmeli?

Oria, KNX veri yoluna komut gönderen bir kontrol cihazıdır; aydınlatma veya motor yükünü doğrudan besleyen güç aktüatörü değildir. Çalışan bir sistem için KNX altyapısı, uygun veri yolu beslemesi ve kontrol edilecek ekipmana uygun aktüatör veya arayüz planlanmalıdır.

Mevcut bir KNX projesine ekleme yapılacaksa uygulama dosyası, grup adresleri, tuş davranışları ve LED geri bildirimi birlikte kontrol edilmelidir. Farklı markalardan KNX cihazlarıyla çalışma, desteklenen haberleşme nesneleri ve veri tipleri üzerinden projelendirilir; her cihazın bütün özellikleri otomatik olarak uyumlu kabul edilmez.

Kutu içeriği, montaj parçaları ve uygun aktüatörler sipariş öncesinde netleştirilmelidir. Oria ailesindeki opsiyonel sensörler veya başka model özellikleri bu ürüne kendiliğinden dâhil sayılmamalıdır.

Sık sorulan sorular

4 Fold yalnızca dört bağımsız buton anlamına mı gelir?

Hayır. Dört tuş grubu vardır; her grup iki ayrı basma noktası olarak atanabilir. Cihazla eşleşen ETS uygulamasında toplam sekiz bağımsız basma noktası kullanılabilir. Bu sayı sekiz röle çıkışı değildir; motor veya aydınlatma yükü anahtara doğrudan bağlanmaz.

Mevcut normal duvar anahtarımın yerine doğrudan takabilir miyim?

Doğrudan takılamaz. Bu ürün KNX altyapısıyla çalışır; geleneksel anahtarın yerine mevcut bağlantılar korunarak kullanılmaz. Tesisat ve kasa uygunluğu bir KNX uzmanı tarafından değerlendirilmelidir.

Işık seviyesini veya perdeyi bu anahtarla kontrol edebilir miyim?

Evet, ilgili tuşlar bu komutlara atanabilir. Ancak dimleme için uygun sürücü/dimmer, perde için uygun motor kontrol aktüatörü gerekir. Tuş işlevi ile bağlı ekipmanın desteği birlikte planlanır.

Durum LED’i neyi gösterir?

ETS projesinde ilişkilendirilen durum bilgisini gösterir. LED’in anlamı seçilen yapılandırmaya bağlıdır; örneğin ışığın gerçek açık/kapalı durumunu göstermek için aktüatör geri bildirimi doğru şekilde bağlanmalıdır.

Bu model ekranlı bir oda termostatı mı?

Hayır. INT-OS4-0100F0, fiziksel basmalı bir KNX anahtardır; termostat ekranı içermez. Ekranlı oda sıcaklığı kontrolü isteniyorsa uygun termostat veya oda kontrol ünitesi ayrıca seçilmelidir.

Bir tuşla birden fazla cihazı yönetebilir miyim?

Uygun KNX projesinde grup komutu veya sahne çağırma ile mümkündür. Örneğin birden fazla ışık grubu aynı sahneye dâhil edilebilir. Sonuç, bağlı cihazların ve ETS yapılandırmasının desteğine bağlıdır.

İkonsuz olması anahtarın işlevlerini sınırlar mı?

Hayır. No Icon, tuş yüzeyinde işlev simgesi bulunmamasını belirtir; programlanabilir görevleri kaldırmaz. Bu modelin ön durum LED’leri vardır. Tuş işlevlerini kurulumda kullanıcıya açıklamak ve aynı tür odalarda tutarlı bir sıra kullanmak günlük kullanımı kolaylaştırır.

Kurulum sonrasında tuşların görevleri değiştirilebilir mi?

ETS yapılandırması güncellenerek desteklenen işlevler yeniden atanabilir. Değişiklik, mevcut proje dosyası ve diğer cihazların grup adresleri dikkate alınarak yapılmalıdır.

Üretici belgeleri ve proje desteği

Teknik inceleme için INT kodlarını içeren EAE Oria kataloğunu ve Oria anahtar kullanım kılavuzunu inceleyebilirsiniz. Seri belgelerinde farklı varyant ve opsiyonlar bulunabilir; uygulama dosyası ürünün tam kodu ve sürümüyle eşleştirilmelidir.

Tuş düzeni ve ekipman seçimini projenize göre netleştirmek için Protekno’dan ürün ve proje danışmanlığı alabilirsiniz.
