EAE Oria 4 Fold KNX Termostat — Antrasit ve Siyah Cam

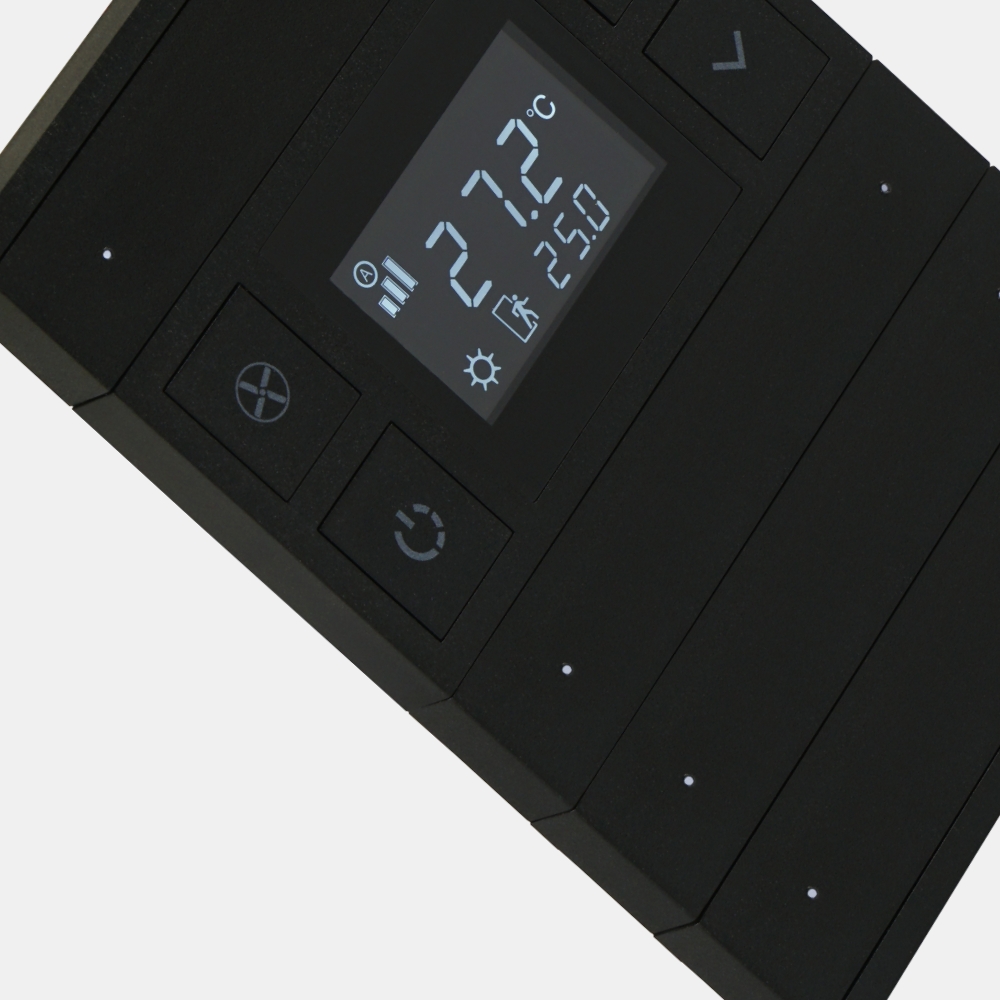

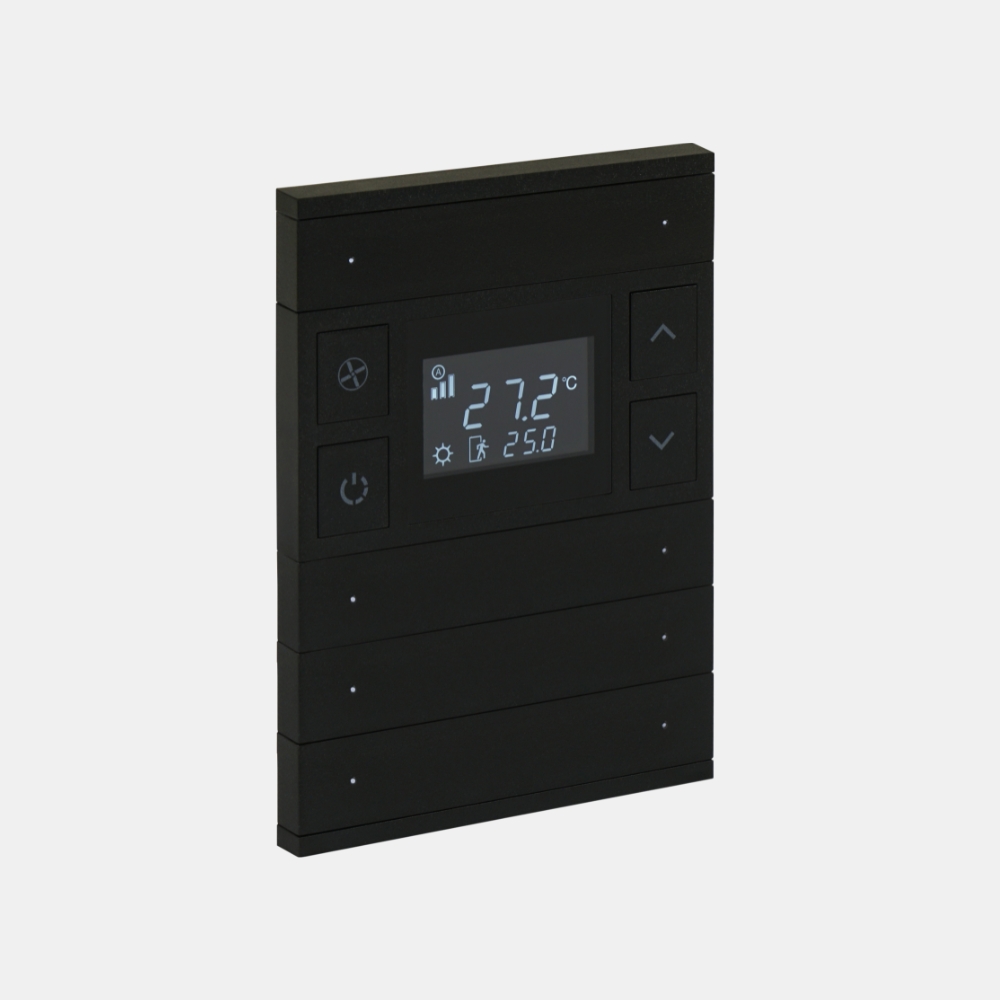

EAE Oria INT-OT4-0101F0, antrasit gövdesi, siyah cam ekran bölümü ve fiziksel tuşlarıyla oda sıcaklığını ve günlük otomasyon kontrollerini aynı duvar noktasında toplar. Dijital LCD, sıcaklık ve termostat bilgilerini takip etmeyi; programlanabilir tuşlar ise aydınlatma, perde ve sahne komutlarına doğrudan erişmeyi sağlar.

Bu model, yalnızca anahtar işlevi sunan Oria Switch’ten farklı olarak ekranlı termostat içerir. Cam yüzey ekran bölümündedir; fiziksel basmalı tuşları plastiktir. “4 fold” ifadesi dört programlanabilir tuş grubunu belirtir; dört sabit fonksiyon, dört bağımsız buton veya dört ayrı sıcaklık bölgesi anlamına gelmez.

Özellikler günlük kullanımda ne sağlar?

• Termostat tuşlarıyla sıcaklık ayarı: Hedef sıcaklığı oda içinden değiştirebilir, mevcut sıcaklık bilgisini LCD üzerinden izleyebilirsiniz. Dahili sıcaklık sensörünün üretici tarafından belirtilen ölçüm hassasiyeti ±0,3 °C’dir; bu değer odanın her noktasında aynı sıcaklığın garanti edildiği anlamına gelmez.
• Fan ve çalışma modu seçimi: Desteklenen sistemlerde 1, 2, 3 ve otomatik fan hızı ile çalışma modu seçilebilir. Otomatik ısıtma-soğutma geçişi, bağlı iklimlendirme sisteminin desteği ve ETS yapılandırmasıyla birlikte kullanılır.
• Fiziksel tuşlarla kontrol: Aydınlatma açma/kapama, dimleme, perde/panjur, değer gönderme ve sahne çağırma işlevleri projeye göre atanabilir. Tuşlara verilen görevler kurulum sırasında belirlenir.
• Durum LED’leri: Ön göstergeler yapılandırılan durum bilgisini görünür kılar. Örneğin ışığın gerçek durumunu göstermek için ilgili aktüatörün geri bildirim adresi projeye bağlanmalıdır.
• Birlikte kontrol: Termostatın sıcaklık, fan ve mod kumandaları ile diğer otomasyon görevleri aynı cihaz üzerinde bulunur; günlük kullanım için ayrı bir telefon menüsü açmanız gerekmez.

Nerelerde ve nasıl kullanılabilir?

Aşağıdakiler hazır fabrika ayarları değil, projelendirme örnekleridir:

• Birden fazla aydınlatma grubu olan salon: Tuş gruplarını genel aydınlatma, dekoratif aydınlatma, motorlu perde ve sahne seçimi olarak ayırmak. Böylece sık kullanılan görevleri birbirine karıştırmadan erişilebilir tutmak.
• Yatak odası veya otel süiti: Okuma ışığı, oda aydınlatması, perde ve gece sahnesini ayrı gruplara yerleştirmek; sıcaklık ve fanı termostatın kendi kumandalarından ayarlamak.
• Toplantı odası veya ofis: Sunum, çalışma ve temizlik gibi kullanım durumlarına uygun ışık/perde komutlarını tanımlamak. Personelin hangi tuşun hangi göreve ayrıldığını kolayca öğrenebileceği bir düzen planlamak.

Antrasit gövde ve koyu ekran bölümü, koyu renk anahtar-priz düzeni tercih edilen projelerde birlikte değerlendirilebilir. Dört tuş grubu, iki veya üç grubun yeterli gelmediği kontrol noktalarında daha fazla görevi ayrı gruplara dağıtmak için tercih edilebilir. Az sayıda komut kullanılan odalarda ise daha küçük bir model yeterli olabilir; seçim, yalnız tuş sayısına değil günlük kullanım düzenine dayanmalıdır. Sipariş seçimi yalnız fotoğrafa göre yapılmamalı; INT-OT4-0101F0 kodu ve renk tanımı birlikte kontrol edilmelidir.

Teknik bilgiler

Kurulum ve sistem uyumluluğu

Oria, aydınlatma veya klima yükünü doğrudan besleyen bir güç cihazı değildir. Aydınlatma ve perde için uygun KNX aktüatörleri; fan-coil veya klima için desteklenen aktüatör/sistem arayüzü planlanmalıdır. KNX altyapısı, veri yolu beslemesi ve cihazların grup adresleri birlikte projelendirilir.

Mevcut sisteme eklemede klima marka-modeli, kontrol nesneleri ve ETS uygulaması kontrol edilmelidir. Kutu içeriği ve montaj parçaları sipariş öncesinde netleştirilmelidir. Daha yeni Oria donanımlarında belirtilen ek özellikler bu INT kodlu ürüne otomatik olarak dâhil kabul edilmez.

Sık sorulan sorular

2, 3 ve 4 Fold arasındaki seçim nasıl yapılır?

Öncelikle duvarda kaç programlanabilir tuş grubuna ihtiyaç duyduğunuzu belirleyin. Bu modelde dört grup ve 90 × 133 mm ön yüz bulunur. 2 Fold modelin ön yüzü 90 × 90 mm, 3 Fold modelinki 90 × 111,5 mm’dir. Daha fazla fold, kendiliğinden daha güçlü ısıtma veya daha fazla oda kontrolü anlamına gelmez; tuş yerleşimi ve bağlı sistem birlikte değerlendirilir.

4 Fold ile dört odayı ayrı ayrı ısıtabilir miyim?

Fold sayısı, bağımsız termostat veya oda bölgesi sayısı değildir. Ayrı odaların sıcaklık kontrolü için gerekli sensörler, kontrol cihazları ve tesisat proje özelinde belirlenir. Bu modelin dört tuş grubu olması tek başına dört sıcaklık bölgesi oluşturmaz.

Sıcaklık, fan ve mod ayarı dört tuş grubunu kullanır mı?

Ekran çevresinde sıcaklık, fan ve mod için ayrı kumandalar bulunur. Diğer programlanabilir gruplar aydınlatma, perde ve sahne gibi görevlere ayrılabilir. Tuşların bağlı veya bağımsız çalışması, cihazla eşleşen ETS uygulamasında belirlenir.

Her klima veya VRF sistemiyle doğrudan çalışır mı?

Hayır. Uygun KNX aktüatörü veya klima arayüzü ve desteklenen haberleşme nesneleri gerekir. VRF/VRV veya split klima uyumu, marka ve model üzerinden doğrulanmalıdır.

Aynı cihazla ışık ve perdeyi de yönetebilir miyim?

Evet, programlanabilir tuşlara ilgili komutlar atanabilir. Dimleme için uygun sürücü/dimmer, motorlu perde için uygun aktüatör gerekir. Anahtarın komut desteği, bağlı ekipmanın uyumunun yerine geçmez.

Bu model dokunmatik mi, basmalı mı?

Oria’nın bu modelinde fiziksel basmalı tuşlar vardır. Siyah cam ekran bölümü, Rosa Metal Touch serisindeki dokunmatik tuş yüzeyiyle karıştırılmamalıdır.

Mevcut anahtar veya termostat yerime sığar mı?

Yalnız kasa ölçüsüne bakmak yeterli değildir. 90 × 133 mm ön yüzün duvar ve yanındaki cihazlarla yerleşimi; kasa derinliği, kablo payı ve KNX tesisatı birlikte kontrol edilmelidir. KNX altyapısı olmayan normal bir termostata ait bağlantıların doğrudan uyacağı varsayılmamalıdır.

Kurulumdan sonra tuş görevleri değiştirilebilir mi?

Desteklenen görevler ETS projesi güncellenerek değiştirilebilir. Önceki proje dosyasının ve diğer cihazların grup adreslerinin korunması gerekir.

Üretici belgeleri ve proje desteği

INT kodlarını içeren Oria kataloğunu ve Oria termostat kullanım kılavuzunu inceleyebilirsiniz. Uygulama dosyası ve belge sürümü teslim edilecek cihazla eşleştirilmelidir. Projeye uygun model ve ekipman seçimi için Protekno’dan destek alabilirsiniz.
