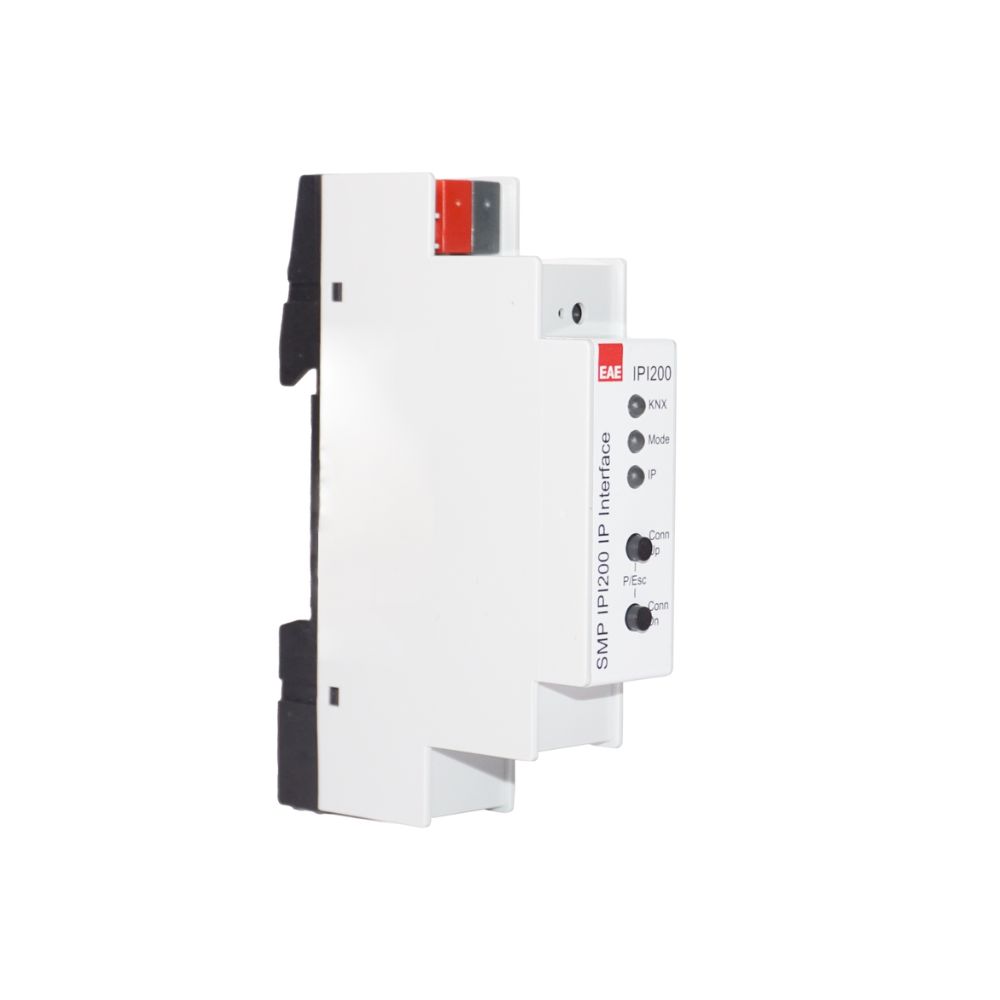

IPI200 KNX IP Arayüzü

EAE IPI200 ile KNX hattına yerel ağdan erişim

IPI200 KNX IP Arayüzü, bilgisayar ile KNX TP hattı arasında Ethernet üzerinden bağlantı kurar. ETS ile cihazları programlamak, haberleşmeyi izlemek ve devreye alma sırasında tanılama yapmak için kullanılır. KNXnet/IP tunnelling bağlantısı sunan bu ürün, bir anahtar veya yük kontrol aktüatörü değildir.

Kurulum ve servis çalışmalarına katkısı

• Ağ üzerinden çalışma: Uygun yapılandırılmış yerel ağdaki bilgisayardan KNX hattına erişebilir, panonun yanında sürekli USB bağlantısıyla çalışmak zorunda kalmadan programlama yapabilirsiniz.
• En çok 5 eşzamanlı bağlantı: Birden fazla KNXnet/IP tunnelling oturumu için kapasite sunar. Bu sayı beş fiziksel KNX hattı veya beş Ethernet portu anlamına gelmez.
• Kompakt pano yerleşimi: 18 mm genişliğindeki tek modüllü yapı, 35 mm DIN raya monte edilir.
• Yerel tanılama: KNX, IP ve çalışma durumuna ilişkin LED göstergeler, bağlantı ve iletişim sorunlarının incelenmesine yardımcı olur.

Doğrulanmış teknik bilgiler

• Marka / model: EAE Technology / IPI200.
• Bağlantı yöntemi: KNXnet/IP tunnelling; KNX TP hattı ile IP ağı arasında arayüz.
• Eşzamanlı oturum: En fazla 5 KNXnet/IP tunnelling bağlantısı.
• Besleme: KNX hattından 21–30 V DC SELV. Cihaz için ayrıca haricî besleme gerekmez; KNX hattının uygun güç kaynağıyla beslenmesi gerekir.
• Fiziksel bağlantılar: RJ45 Ethernet soketi ve KNX bus bağlantı terminali.
• Ethernet: 10Base-T, 10 Mbit/s.
• IP adresleme: DHCP veya ETS üzerinden manuel IP yapılandırması.
• Montaj / koruma: 35 mm DIN ray, 1 modül / 18 mm genişlik, IP20; kapalı pano içinde kullanım.

Hangi projelerde kullanılır?

KNX kullanan konut, ofis ve ticari bina projelerinde programlama ve devreye alma; mevcut sistemlerde bakım, haberleşme kontrolü ve arıza teşhisi için değerlendirilebilir. Endüstriyel projelerde de kullanım, uygun pano ortamı ve KNX ağ tasarımına bağlıdır. IP omurga üzerinden hatlar arası yönlendirme gerekiyorsa, uygun KNX IP router seçimi ve sistem topolojisi ayrıca değerlendirilmelidir.

Seçim ve devreye alma öncesi

ETS projesi, cihazın uygun ürün uygulama dosyası ve yerel ağ ayarları birlikte kontrol edilmelidir. Kurulum belgesi ETS4 ve üzerini belirtir; ürün kılavuzunda ek tunnelling adreslerinin ETS üzerinden ayarlanması için ETS4.2 ve üzeri açıklanır. Tünel adresleri ilgili KNX hattına uygun ve benzersiz olmalıdır. Montaj ve devreye alma yetkin teknik personel tarafından yapılmalıdır.

Bu sayfa IPI200 modeline aittir; IPI200S veya IPR200/IPR200S özellikleri bu ürüne aktarılmamalıdır. Üretici belgelerinde kasa derinliği ve gövde malzemesi farklı verildiğinden, bu iki ayrıntı sipariş öncesinde cihaz sürümü üzerinden teyit edilmelidir.

Sık sorulan sorular

IPI200 bir KNX IP router yerine geçer mi?

Bu ürünün temel işlevi KNXnet/IP tunnelling arayüzüdür. KNX hatlarını bir IP omurgada birleştiren yönlendirme veya hat bağlayıcısı gereksinimini ayrı değerlendirin.

İnternetten erişim kullanıma hazır mı?

Üretici belgeleri yerel ağ üzerinden erişimi açıklar. Ağ dışından bağlantı için ayrıca uygun, güvenli bir ağ erişimi düzeni kurulmalıdır. IPI200, yerleşik bulut veya VPN hizmeti sunan bir uzaktan erişim paketi olarak değerlendirilmemelidir.

Ayrı bir adaptör ya da KNX güç kaynağı gerekir mi?

IPI200 enerjisini KNX hattından alır; kendisi için ayrı haricî besleme gerekmez. Ancak KNX hattının enerjili olması gerekir ve cihaz, hattın KNX güç kaynağının yerine geçmez.

Beş bağlantı kapasitesi nasıl değerlendirilir?

Kapasite, aynı anda kurulabilen KNXnet/IP tunnelling oturumlarını ifade eder. Devreye alma sırasında kullanılacak yazılımlar, adresler ve oturum sayısı buna göre planlanmalıdır.

Üretici belgeleri

EAE IPI200 ürün sayfası · Teknik veri sayfası · Kurulum kılavuzu · Kullanım kılavuzu.
