Açıklama
Shelly Wave Shutter, Z-Wave 800 serisi teknolojisi, güç ölçümü ve jaluzi kanat açısı kontrolü ile motorlu panjur, perde ve stor kontrolü için gelişmiş bir akıllı röle modülüdür.
Shelly Wave Shutter ile Profesyonel Z-Wave Panjur ve Jaluzi Kontrolü

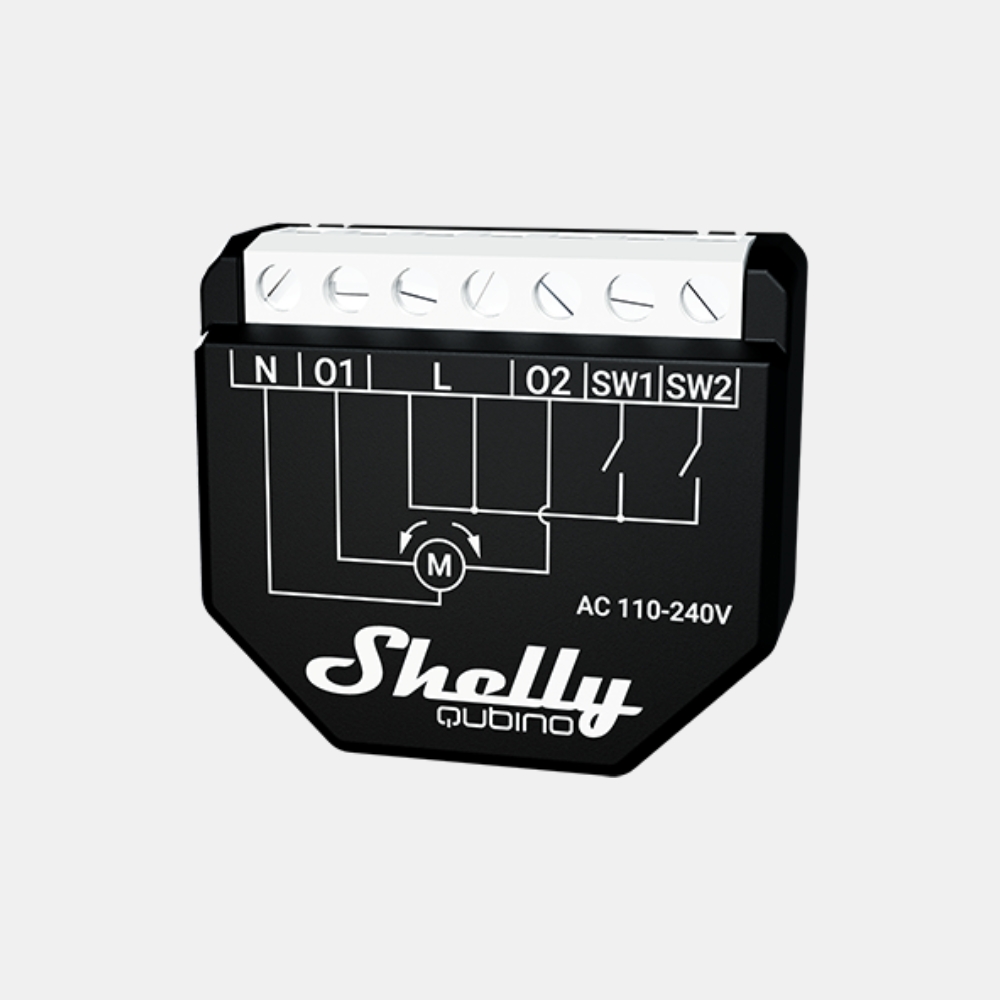

Shelly Wave Shutter (QNSH-001P10EU), motorlu panjur, stor perde, jaluzi, tente ve benzeri çift yönlü AC motorlu sistemleri Z-Wave ağı üzerinden kontrol etmek için tasarlanmış akıllı bir röle modülüdür. Kanal başına 10A yük kapasitesi ile motorlu sistemlerinizi güvenle kontrol eder . Entegre güç ölçümü sayesinde bağlı motorun enerji tüketimini (W ve kWh) hassas şekilde izler.
Çift Mod Desteği: Shutter ve Venetian
Shelly Wave Shutter iki farklı çalışma modu sunar. Shutter modunda panjurunuzu yukarı/aşağı/dur komutları ile kontrol edebilirsiniz. Venetian (jaluzi) modunda ise ek bir kontrol öğesi aracılığıyla jaluzi kanatlarının açısını (tilt pozisyonu) 0-100% aralığında hassas şekilde ayarlayabilirsiniz .
Manuel Kontrol Esnekliği
Cihaz, bağlı SW1 ve SW2 girişleri üzerinden hem anlık butonlar (momentary switch) hem de toggle anahtarlar ile manuel kontrolü destekler. Parametre 1 ile anahtar tipini seçebilir, Parametre 71 ile shutter veya venetian modu arasında geçiş yapabilirsiniz. İleri düzey kullanıcılar için Parametre 3 ve 5 ile giriş/çıkış yönlerini yazılımsal olarak ters çevirme imkanı da bulunmaktadır .
Teknik Üstünlükler
Z-Wave 800 Serisi: En son Z-Wave teknolojisi ile yüksek performans ve düşük güç tüketimi (<0.3W)
Güç Ölçümü: Bağlı motorun güç tüketimini (W) ve enerji tüketimini (kWh) izler
Jaluzi Kanat Kontrolü: Venetian modunda kanat açısını hassas şekilde ayarlar
Otomatik Kalibrasyon: Motor uç noktalarını otomatik algılar ve konumlandırma hassasiyeti sağlar
Z-Wave Repeater: Ağ menzilini genişletir (40 metreye kadar iç mekan)
Geniş Güç Kaynağı: 110-240V AC, 50/60 Hz
Güvenlik: Aşırı ısınma, aşırı yük ve aşırı gerilim koruması (her zaman aktif)
Security 2 (S2): Authenticated, Unauthenticated ve Unsecure ekleme desteği
SmartStart: QR kod ile otomatik Z-Wave ağına ekleme
OTA Güncelleme: Kablosuz firmware güncellemeleri
Shelly Wave Shutter ile Profesyonel Projelerde Mükemmeliyet
Bu ürün, özellikle Z-Wave tabanlı akıllı ev sistemleri, otel projeleri, ofis binaları ve konut uygulamalarında panjur ve perde otomasyonu için idealdir.
Öne Çıkan Özellikler
Z-Wave 800 serisi akıllı panjur kontrol modülü
Kanal başına 10A yük kapasitesi
Güç ve enerji ölçümü (W, kWh)
Shutter modu ve Venetian (jaluzi) modu desteği
Jaluzi kanat açısı kontrolü (0-100%)
Anlık buton ve toggle anahtar desteği
Otomatik motor kalibrasyonu
Z-Wave repeater (menzil genişletici)
40 metreye kadar iç mekan Z-Wave menzili
Security 2 (S2) Authenticated, Unauthenticated ve Unsecure ekleme
SmartStart otomatik kurulum
OTA firmware güncelleme
Aşırı ısınma, aşırı yük ve aşırı gerilim koruması
Komple Z-Wave uyumluluğu (Home Assistant, Fibaro, Homey, SmartThings vb.)
Kullanım Alanları
Motorlu panjur ve stor perde kontrolü
Jaluzi (venetian) perde kontrolü ve kanat açısı ayarı
Tente ve güneşlik kontrolü
Projeksiyon perdesi kontrolü
Z-Wave tabanlı akıllı ev sistemleri
Konut, ofis, otel ve kamu projeleri
Teknik Özellikler
Marka: Shelly
Model: Wave Shutter
Ürün Kodu: QNSH-001P10EU
Ürün Tipi: Z-Wave Akıllı Panjur Kontrol Modülü
Boyutlar (Y x G x D): 37 x 42 x 16 ± 0.5 mm
Ağırlık: 29 g
Renk: Siyah
Malzeme: Plastik
Besleme Gerilimi: 110-240V AC +/- 10%
Güç Tüketimi: < 0.3W
Maksimum Anahtarlama Gerilimi (AC): 240V
Maksimum Anahtarlama Akımı (AC): 10A (kanal başına)
Güç Ölçümü: Evet (W, kWh)
Z-Wave Serisi: 800 (S800)
Z-Wave Frekansı: 868.4 MHz
Z-Wave Menzili: 40 metreye kadar iç mekan
Güvenlik: S2 Authenticated, S2 Unauthenticated, S0, Unsecure
SmartStart: Destekli
OTA Güncelleme: Destekli
Koruma: Aşırı ısınma, aşırı yük, aşırı gerilim (her zaman aktif)
Çalışma Sıcaklığı: -20°C ile +40°C
Nem: 30% – 70% RH
Maksimum Yükseklik: 2000 m
Montaj: Duvar konsolu (Wall console)
Sertifika: CE, Z-Wave Plus
Sık Sorulan Sorular (SSS)
S: Shelly Wave Shutter hangi sistemlerle uyumludur?
C: Tüm sertifikalı Z-Wave ağ geçitleri (Home Assistant, Fibaro, Homey, SmartThings, Vera, Hubitat vb.) ile uyumludur. Home Assistant topluluğunda cihazın temel işlevlerinin sorunsuz çalıştığı rapor edilmiştir .
S: Bu cihaz hangi motorlu sistemleri kontrol edebilir?
C: Motorlu panjur, stor perde, jaluzi, tente, projeksiyon perdesi ve çift yönlü AC motorlu tüm sistemleri kontrol edebilir.
S: Jaluzi kanat açısı kontrolü yapabilir mi?
C: Evet, Parametre 71’i 1 (Venetian mode) olarak ayarladığınızda jaluzi kanatlarının açısını 0-100% aralığında kontrol edebilirsiniz. Kanat dönüş süresi Parametre 72 ile ayarlanır .
S: Güç ölçümü yapabilir mi?
C: Evet, bağlı motorun güç tüketimini (W) ve enerji tüketimini (kWh) izleyebilirsiniz.
S: Nasıl kalibre edilir?
C: Kalibrasyon üç yöntemle yapılabilir: ağ geçidi üzerinden (Parametre 78 = 1), SW1 butonu ile (3 saniye içinde 4 kez basma) veya S butonu ile Setting moduna girerek. Kalibrasyon sırasında sarı LED yanıp söner.
S: Nasıl monte edilir?
C: Cihaz duvar konsolu (wall console) tipindedir ve anahtar arkasına veya uygun panolara monte edilebilir.
Üretici belgeleri ve proje desteği
Shelly Wave Shutter cihazının teknik dokümantasyonu, Z-Wave ağına ekleme/çıkarma adımları, parametre ayarları (anahtar tipi, çalışma modu, jaluzi dönüş süresi, motor algılama, kalibrasyon vb.), ilişkilendirme (association) grupları ve yapılandırma detayları için Shelly bilgi bankasındaki ürün sayfasını inceleyebilirsiniz. Cihazın panjur/jaluzi modu seçimi, motor uç noktası kalibrasyonu, güç ölçümü ayarları, Security 2 (S2) kurulumu ve SmartStart kullanımı için ilgili kullanım kılavuzu ve uygulama notları cihaz sürümüyle eşleştirilmelidir.
Projeye uygun model ve ekipman seçimini değerlendirmek için Protekno’dan ürün ve proje desteği alabilirsiniz.
