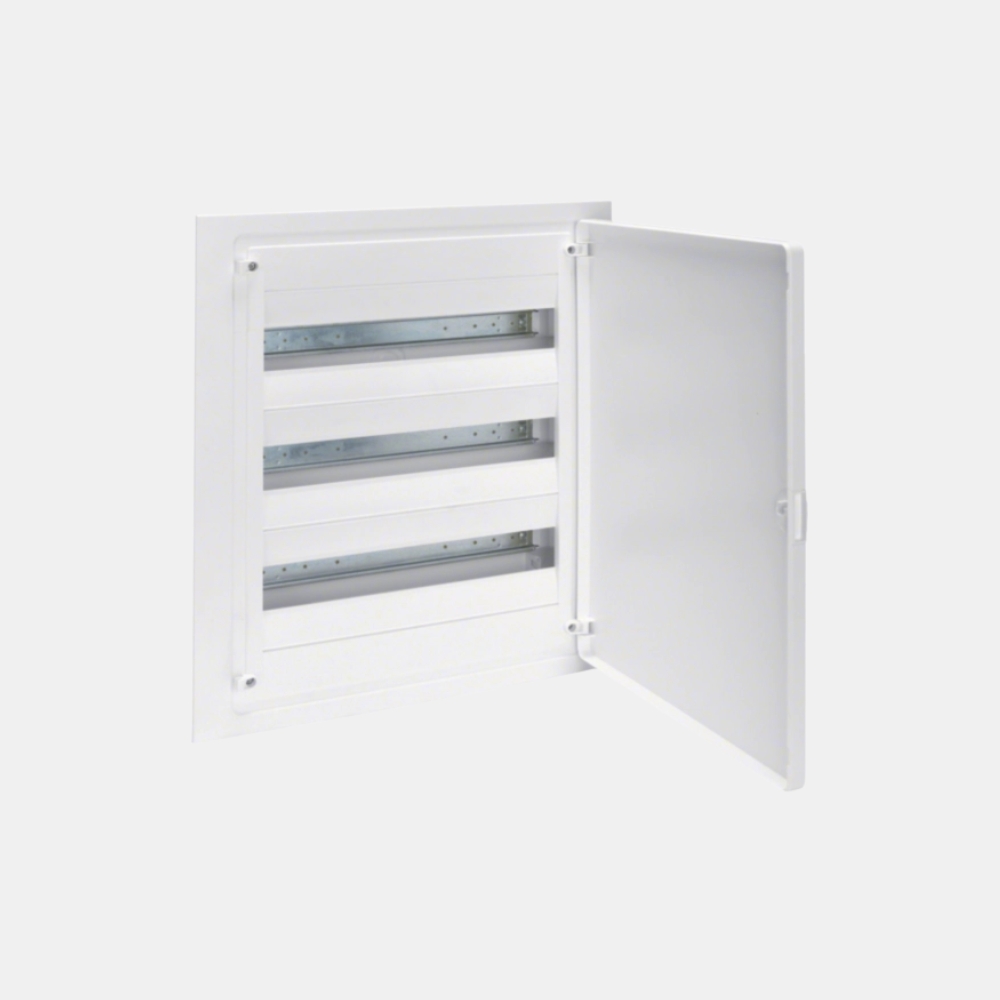

Hager Golf VF318PF — 54 Modül Sıva Altı Dağıtım Panosu
VF318PF, konut ve ticari iç mekânlardaki elektrik dağıtımı için tasarlanmış Golf serisi bir panodur. Üç DIN rayında toplam 54 modül alanı sunar. Beyaz opak kapak kapalıyken devre elemanlarını gizler; bu model transparan kapaklı değildir.
Temel özellikler
- Kapasite: 3 sıra × 18 modül, toplam 54 modül.
- Montaj: Sıva altı; dış mekân kullanımı için uygun değildir.
- Kapak ve gövde: Saf beyaz, RAL 9010 plastik; opak kapak.
- Koruma: IP40, IK07 darbe dayanımı ve Sınıf II yalıtım.
- Anma değerleri: 63 A, 400 V.
- Bağlantı: PE terminali bulunur; nötr terminal bloğu bulunmaz.
- Kapama: Mandallı kapak; anahtarlı kilit dahil değildir.
Ölçüler ve montaj
- Dış ölçüler (yükseklik × genişlik × derinlik): 543 × 460 × 97,5 mm.
- Gömme ölçüler: 507 × 426 × 72 mm.
- Malzeme testi: 650 °C kızaran tel testi.
Koruma ve bağlantı tasarımı, projedeki devrelere göre yetkili elektrik uzmanı tarafından yapılmalıdır. Pano gövdesinin Sınıf II olması, devrelerin koruma iletkeni bağlantılarının gereksiz olduğu anlamına gelmez.
